Molsieve Economiser
Classificatie
Gas/Gascooler, Shell & Tube, fixed tubesheets, removable bonnet header, 2 pieces stacked in series
Kenmerken
Voor een molsieve unit is een gas/gas economiser nodig om warmte terug te winnen. De drukken van het gas zijn hoog (85 barg) en er is sprake van een overlap in temperaturen.
De economiser werkt door aan beide zijden gas te laten stromen en zodoende warmte uit te wisselen. In dit geval uitgevoerd als een fixed tubesheet warmtewisselaar met zuivere tegenstroom waarbij 2 rompen in serie op elkaar gestapeld worden. Op deze manier wordt er zo efficient mogelijk met de overlap in temperaturen omgegaan in een compact ontwerp.
Voor het natte gas aan de pijpzijde is gekozen voor Duplex

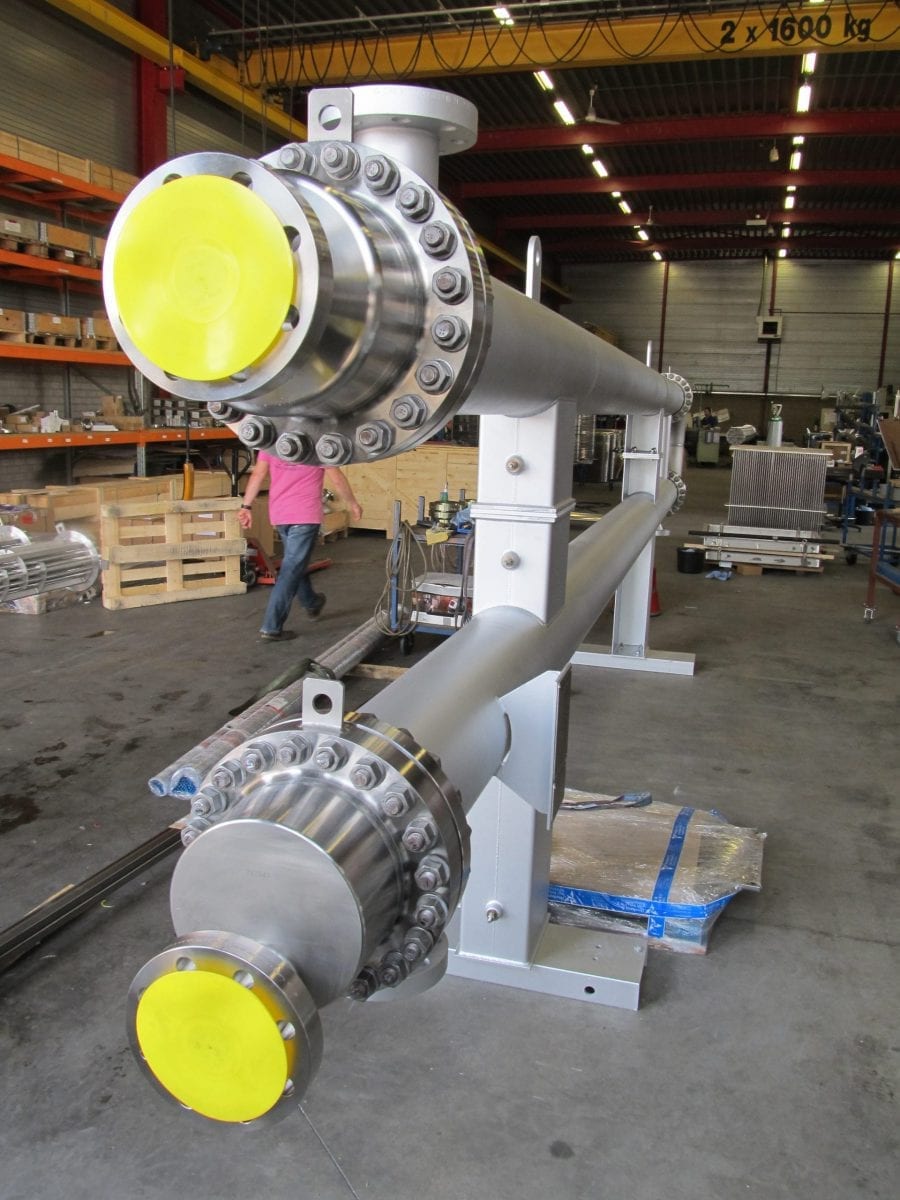

Het betreft een Shell & Tube warmtewisselaar. Een one-pass shell met fixed tubesheets en removable bonnet headers. 2 shells in serie gestapeld. TEMA type 2 x BEM 273/7000 uitgevoerd in C-staal met Duplex tubes en pijpplaten. Ontworpen en gebouwd volgens PED cat.IV/Mod G + ASME VIII div.1, TEMA R en API 660
