Onze klant moet voor een project een bestaande warmtewisselaar vervangen. Het probleem met de huidige shell & tube is dat er door toedoen van de processtroom lactide aangroei in de romp ontstaat, met name op de impingement plate en op de bodem van de romp. De vraag was of Robox een ontwerp kon maken waarin voorzieningen worden getroffen om het lactide af te smelten zonder de bundel te hoeven verwijderen.

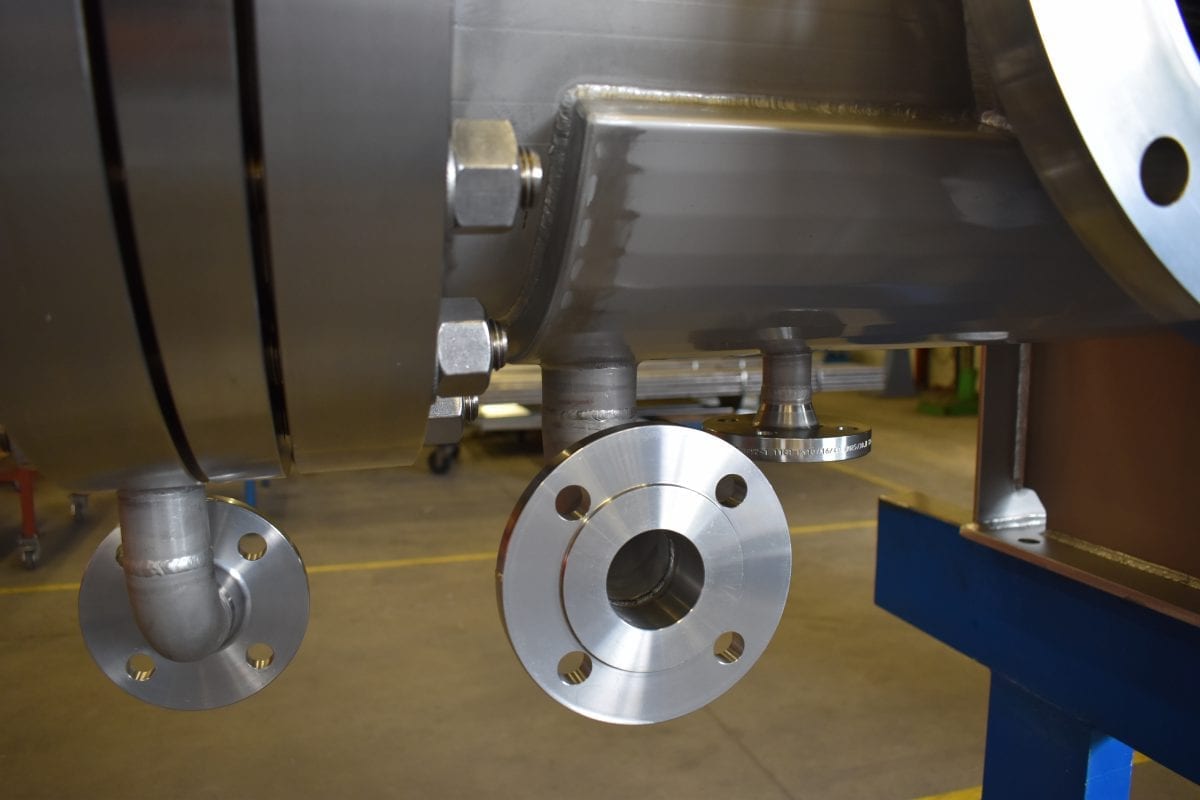

De onderzijde van de romp wordt aan de buitenkant voorzien van een verwarmingsschaal. Deze is voorzien van nozzles welke aangesloten worden op een warmwater-circuit om zo de onderzijde van de romp te verwarmen en het aangegroeide lactide aan de binnenzijde van de romp af te smelten.

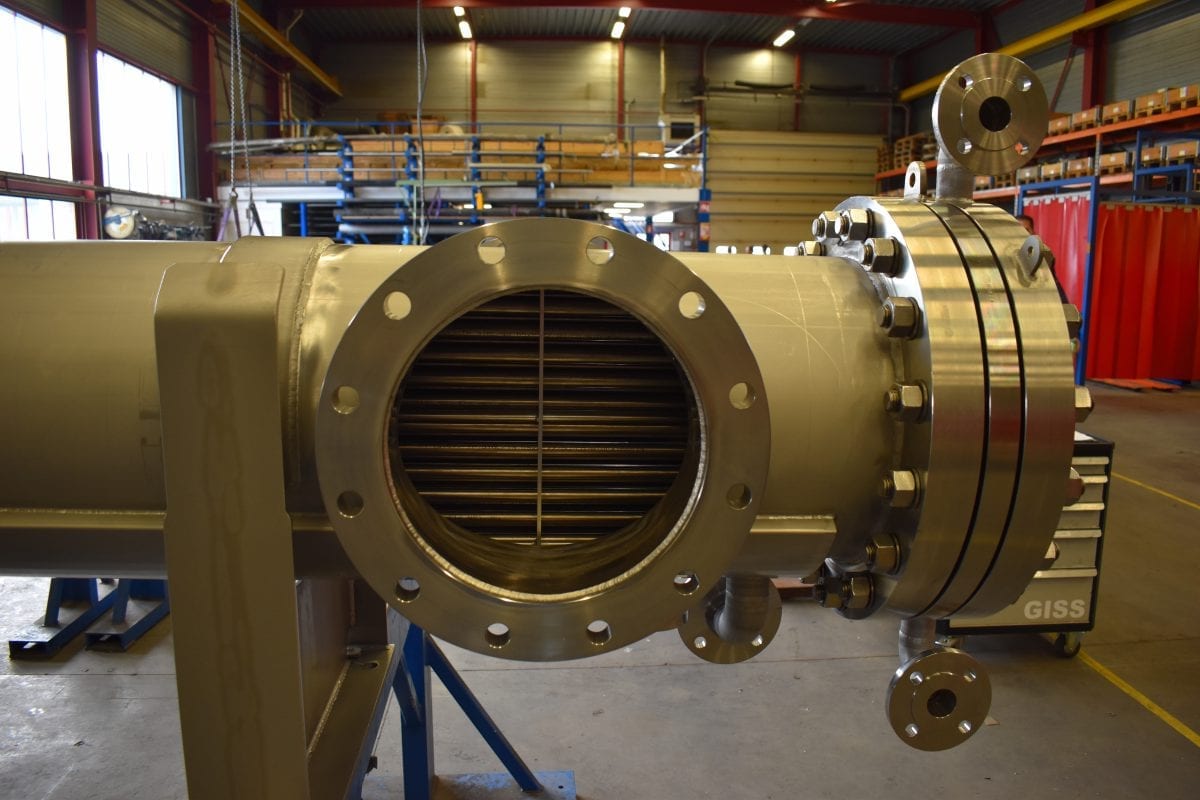

Bij de vorige warmtewisselaar was er op de impingement plate ook lactide aangroei. Omdat de kans op vloeistofdeeltjes bij intrede zeer gering is, is gekozen de impingement plate achterwege te laten. Maar om de tubes toch te beschermen tegen schade door impingement is gekozen om de tubes dikwandig uit te voeren. Indien lactide op de tubes aangroeit, dan wordt dit afgesmolten door warmwater door de bundel te laten stromen.

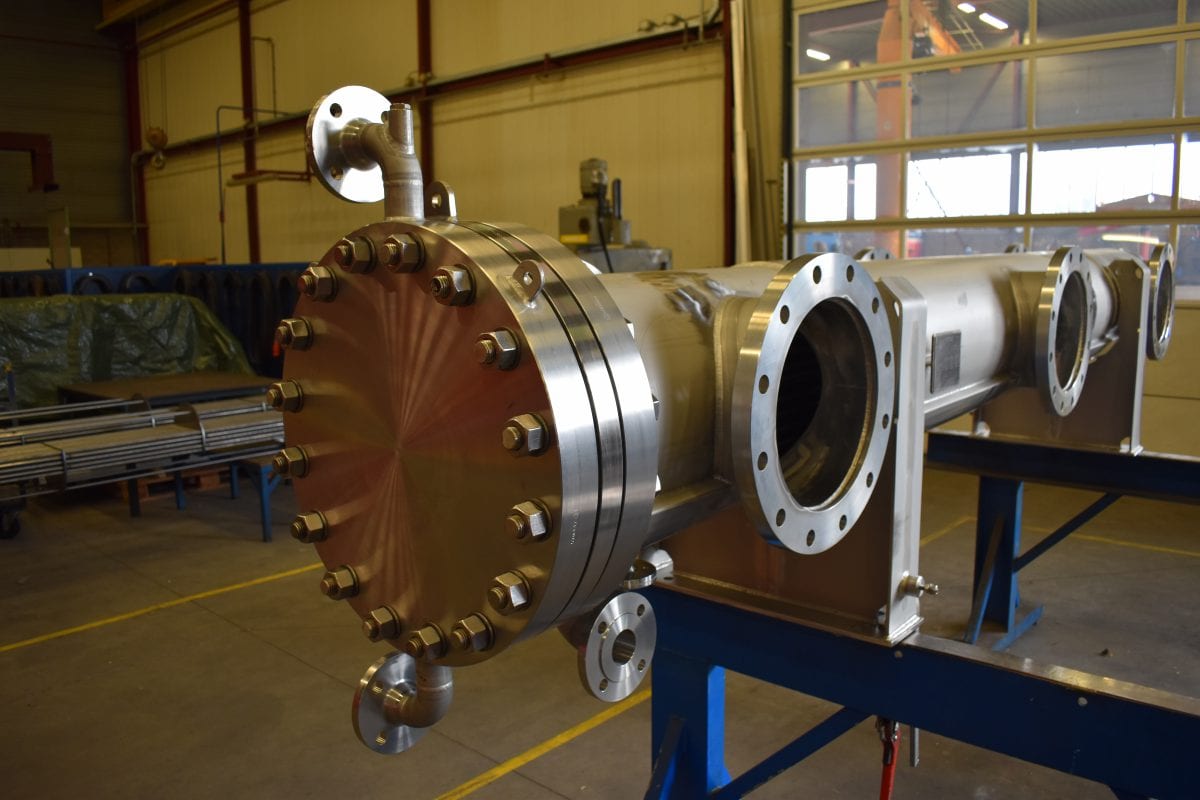

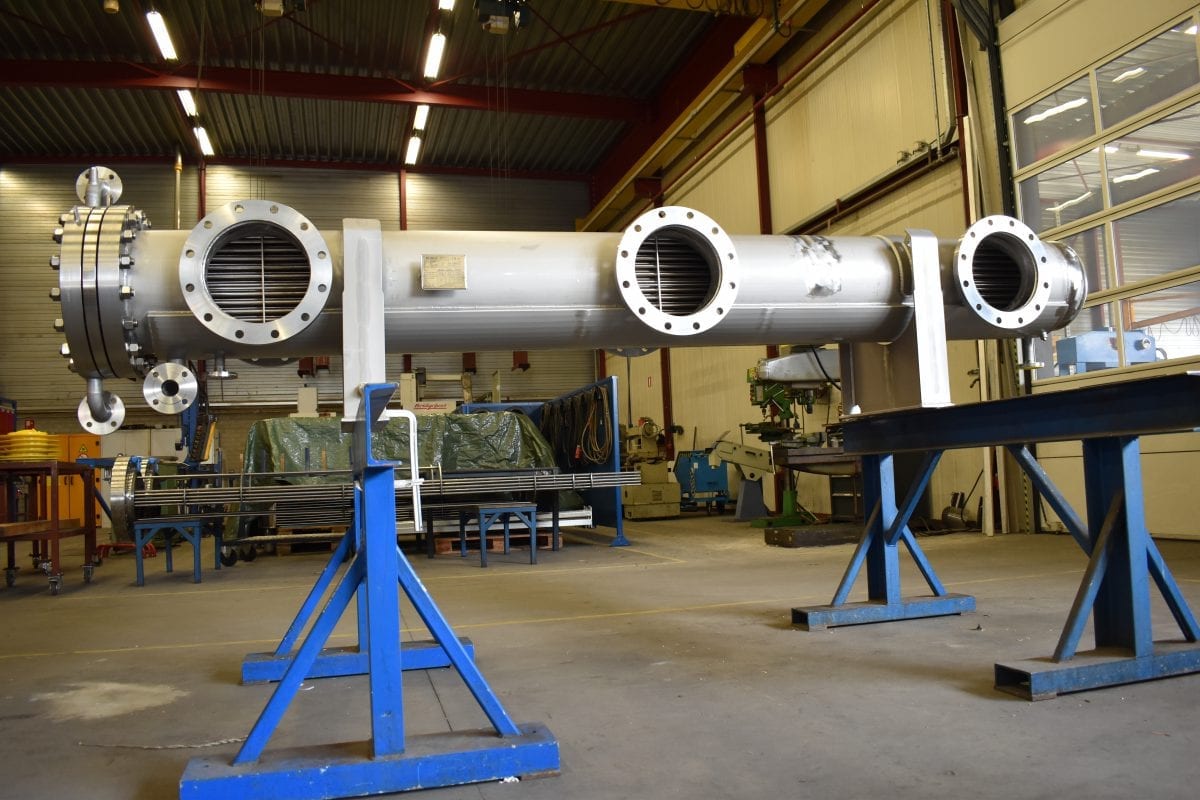

Het betreft hier een Shell & Tube warmtewisselaar. De shell side cross (X) flow zorgt voor een zeer laag drukverlies van 0,009 kPa bij een vacuüm inlaatdruk van 0,018 kPa (abs). Type BXU 406/3650, uitgevoerd in RVS316 volgens PED cat.IV/mod.H1 en ASME VIII div. 1
