Inter cooler
Classificatie
Vast pijpplaat warmtewisselaar met verwijderbare bonnets en water injectie.
Kenmerken
De klant gaat stikstof strippen uit een gasstroom. Deze gasstroom moet tijdens het proces opgewarmd en gekoeld worden.
Het verwarmen van het gas gebeurt aan de tubezijde. Omdat het gas door de tubes en de shell gaat moest er rekening gehouden worden met een maximale drukval van de gecombineerde stromen. De gecombineerde drukval mocht niet boven de druk komen die de ventilator kan leveren.

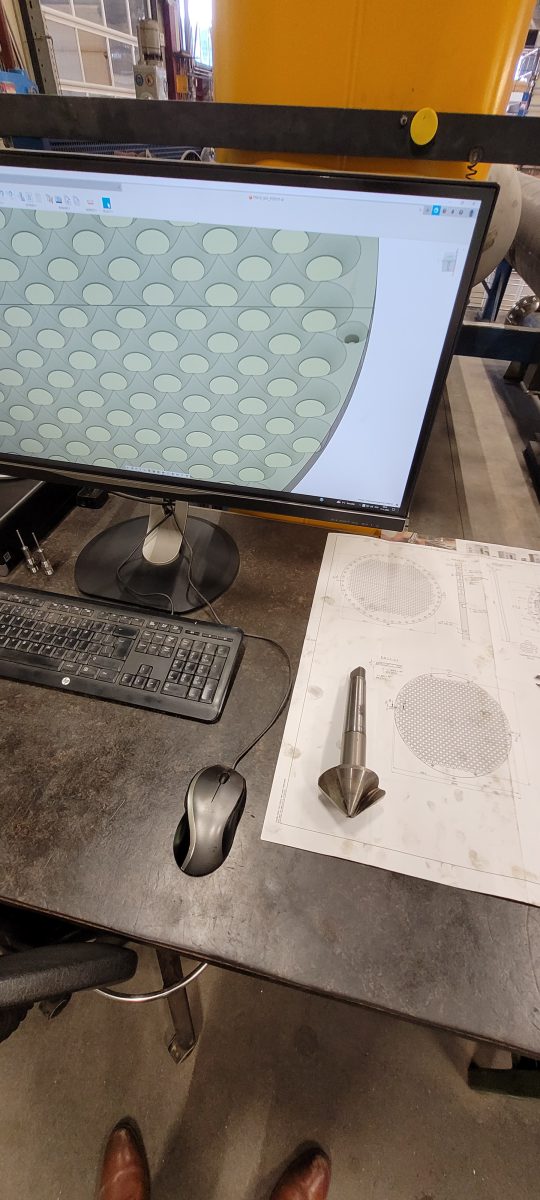

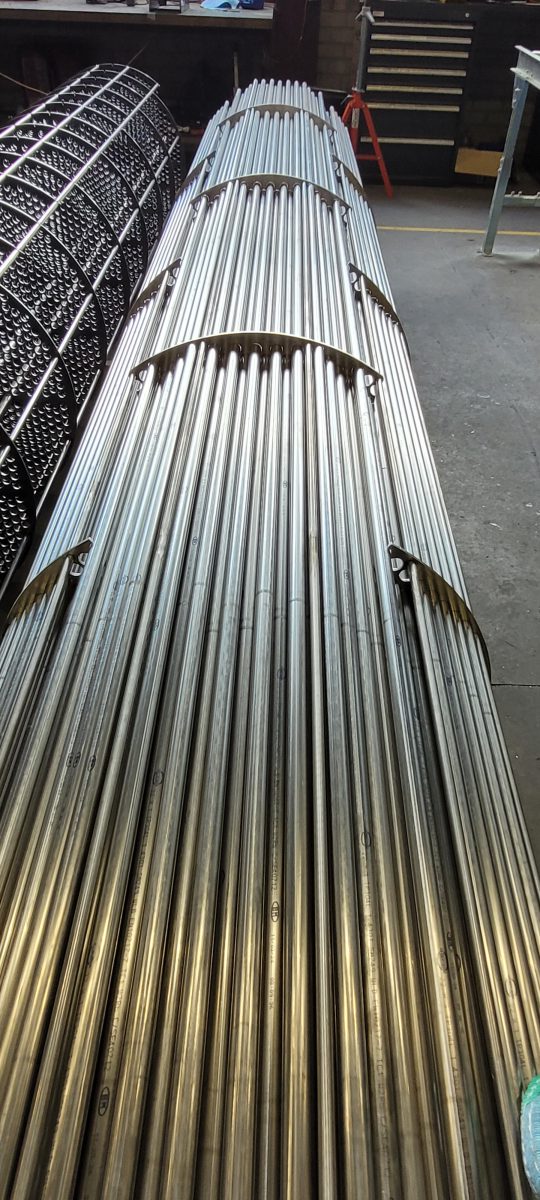

Door de relatief lage snelheid in de tubes zijn er turbulators gebruikt om de gas stroom turbulent te krijgen. Wat er uiteindelijk voor heeft gezorgd dat de warmteoverdracht en de drukval in balans zijn.
Vanwege de processpecificaties van de gebruiker is een trechterplaat geïnstalleerd om het neerslaan van vloeistof te voorkomen
De samenwerking met de klant was vanaf het begin constructief waardoor we, ondanks dit uitdagende ontwerp, de deadline van de klant hebben gehaald.

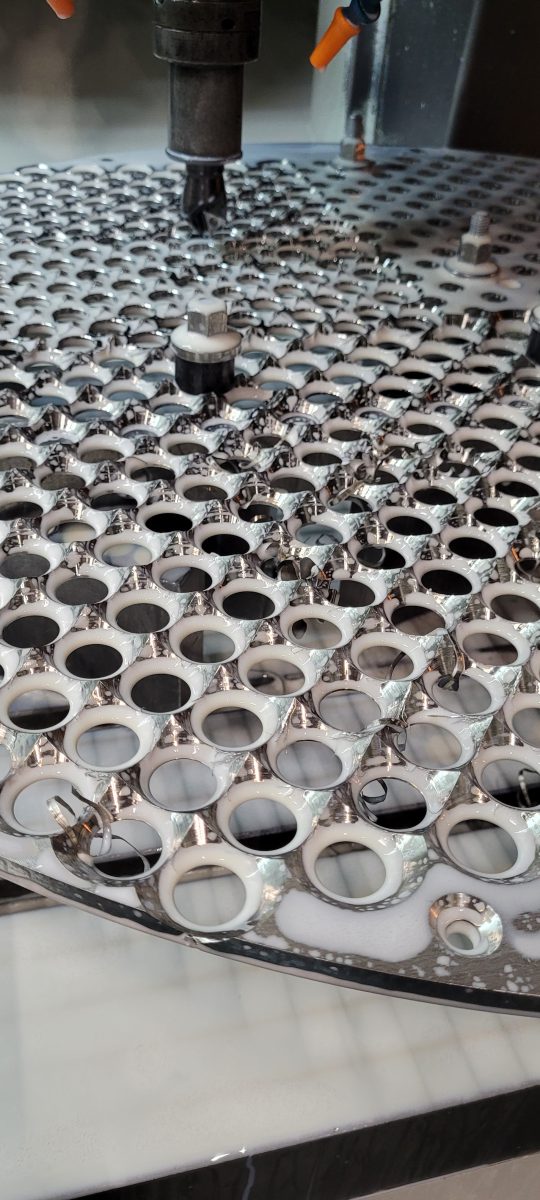

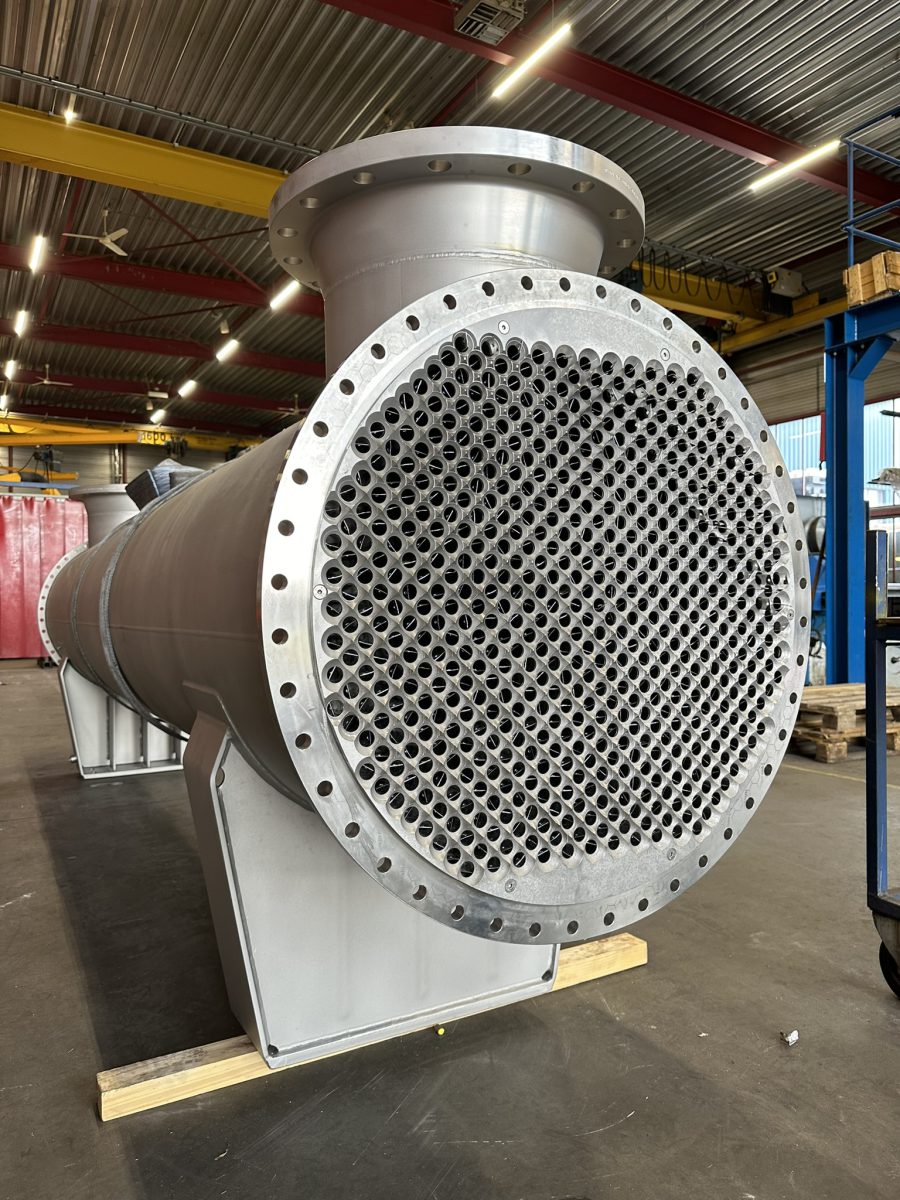

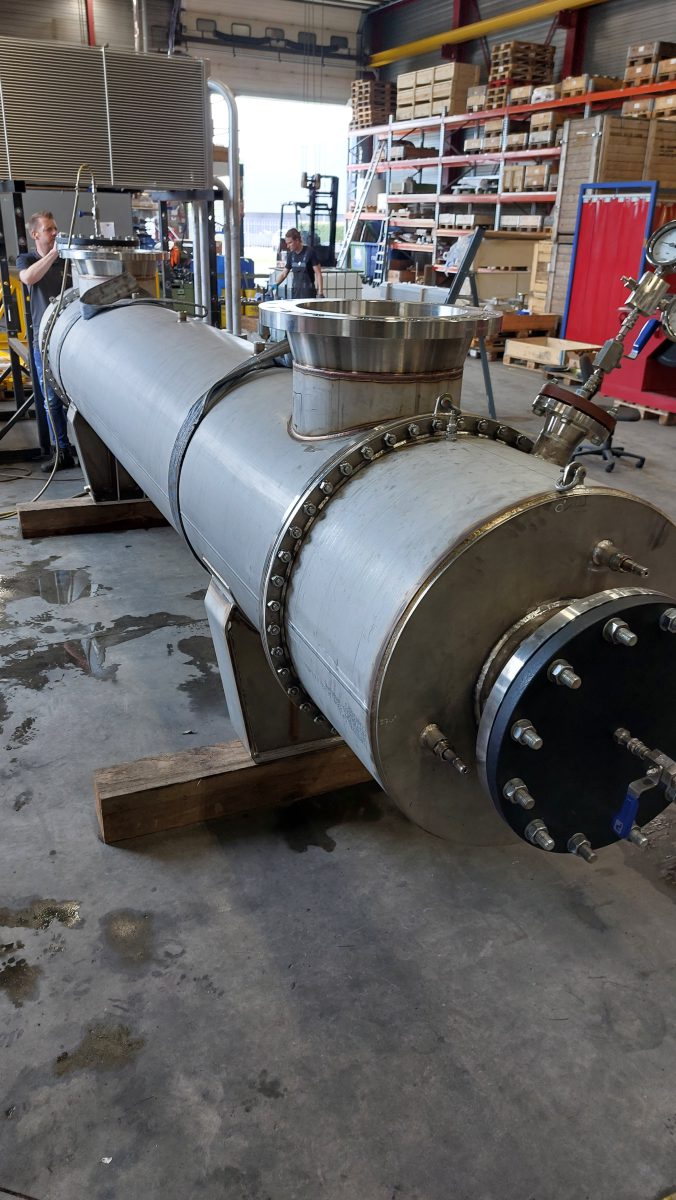

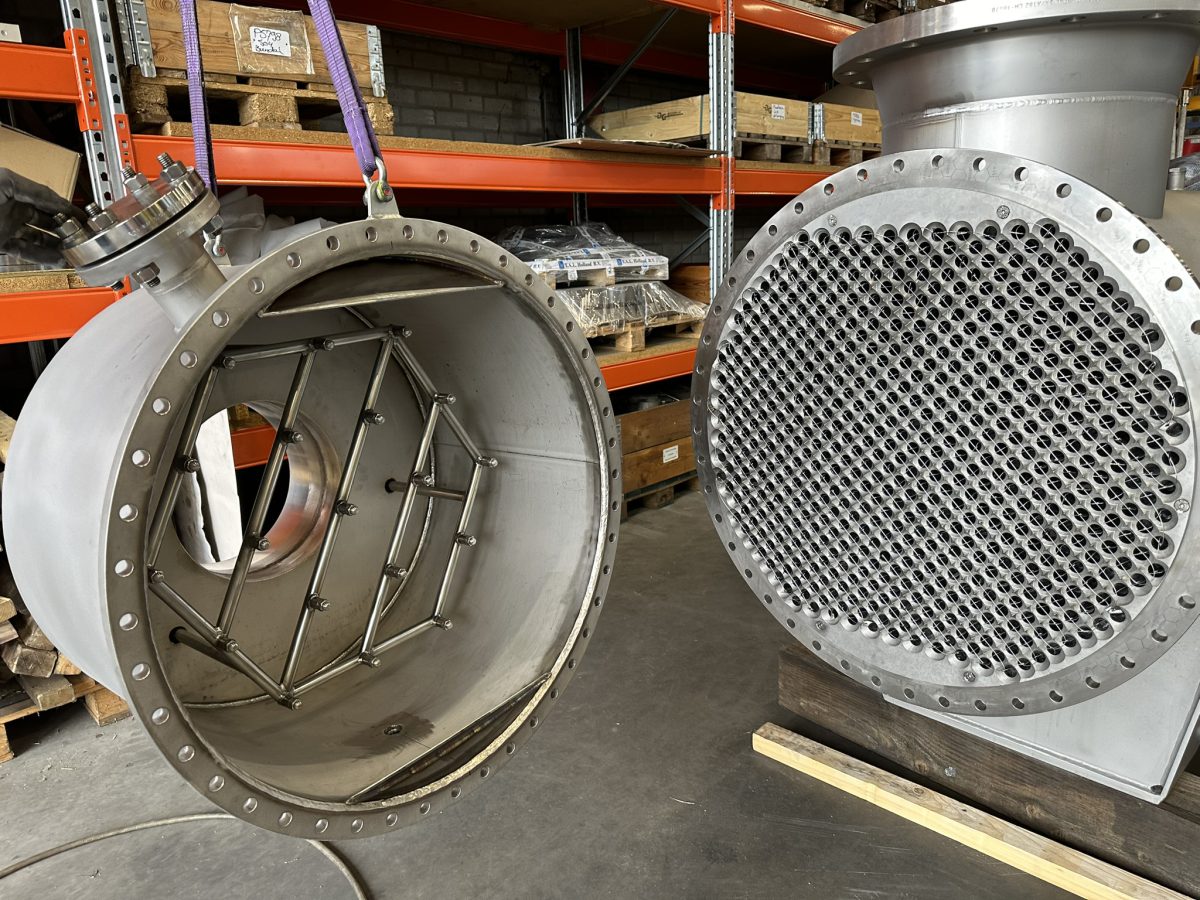

Het betreft een Shell & Tube warmtewisselaar. Een vaste pijpplaat warmtewisselaar met een removable bonnet en mogelijkheid tot injectie, TEMA type BEM. Geheel in RVS304(L) volgens ASME VIII Div.1
