Flare-Gas Unit
Classificatie
Liquid/gas coolers. Shell & Tube, floating head with backing ring, inlet channel with removable cover.
Kenmerken
Voor een grote internationale speler in olie en gas is een fast track project gestart om een flare-gas unit te realiseren. Onze klant heeft de opdracht gekregen dit te gaan doen.
In deze koelers wordt flare gas en ring liquid water door middel van koelwater gekoeld.
In deze koelers wordt flare gas en ring liquid water door middel van koelwater gekoeld.
Vanwege de beschikbare tijd is er sprake van een fast track project. Maar omdat de unit op Pernis in gebruik wordt genomen, moeten wel de DEP’s gevolgd worden.
De tubes en tubesheets moeten SuperDuplex (25% Cr) zijn. Verder is er sprake van Sour en very toxic service. Robox heeft al deze eisen in het ontwerp meegenomen en tevens een korte levertijd gerealiseerd.

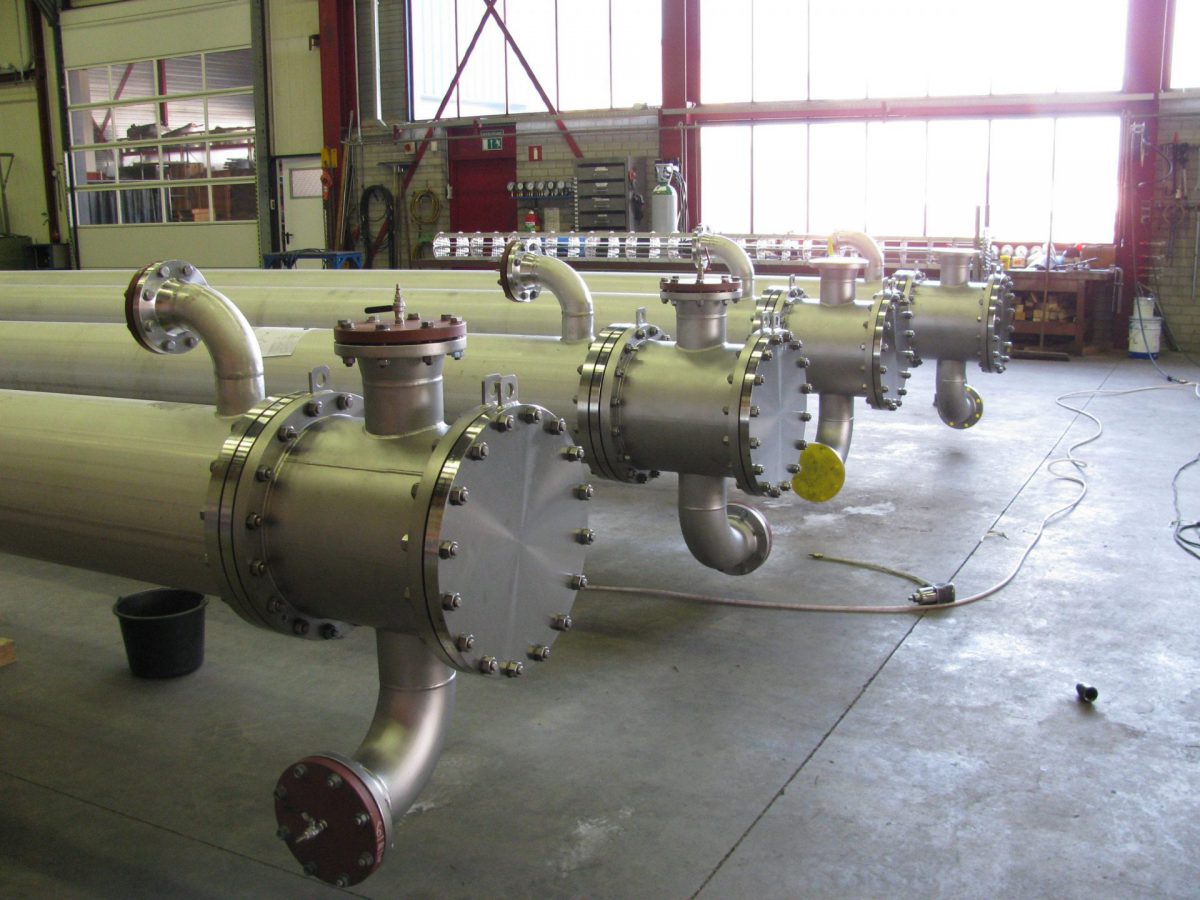

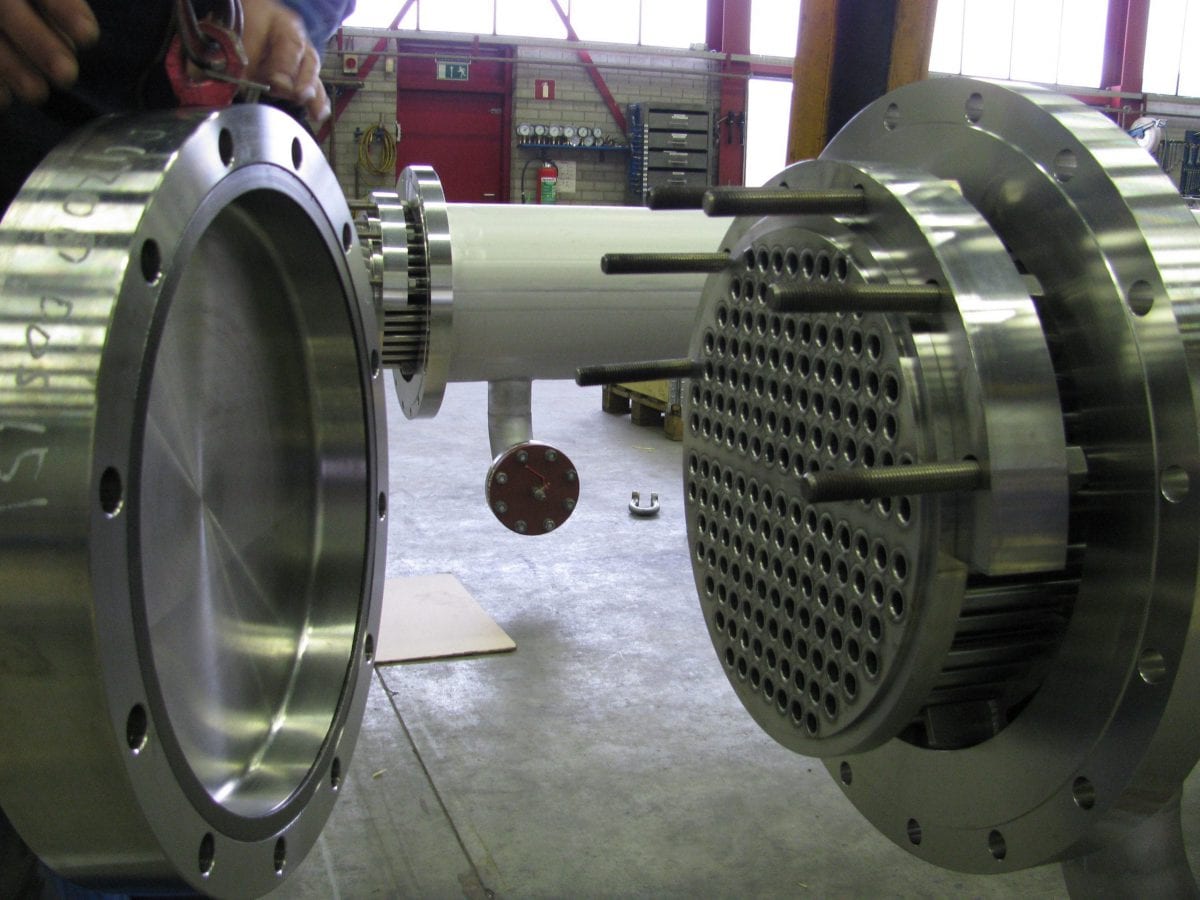

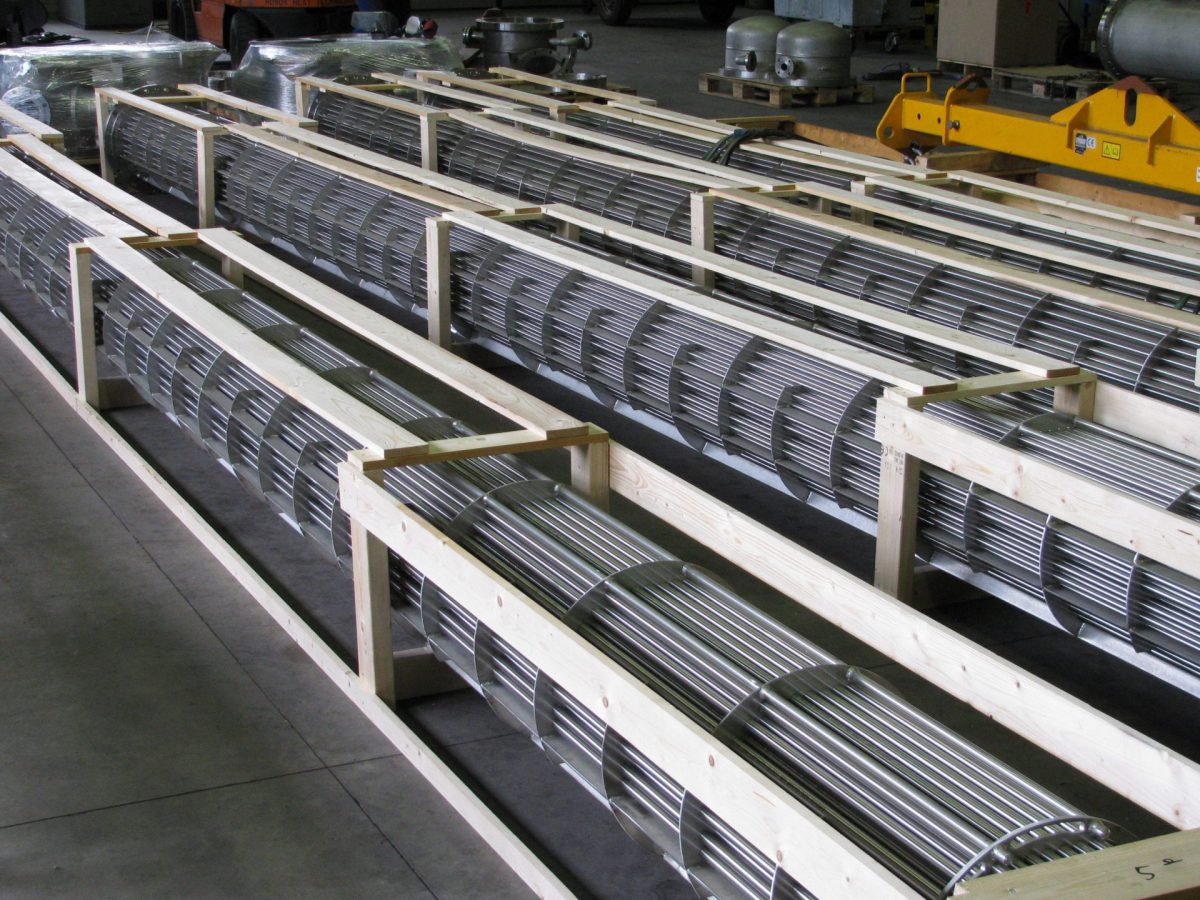

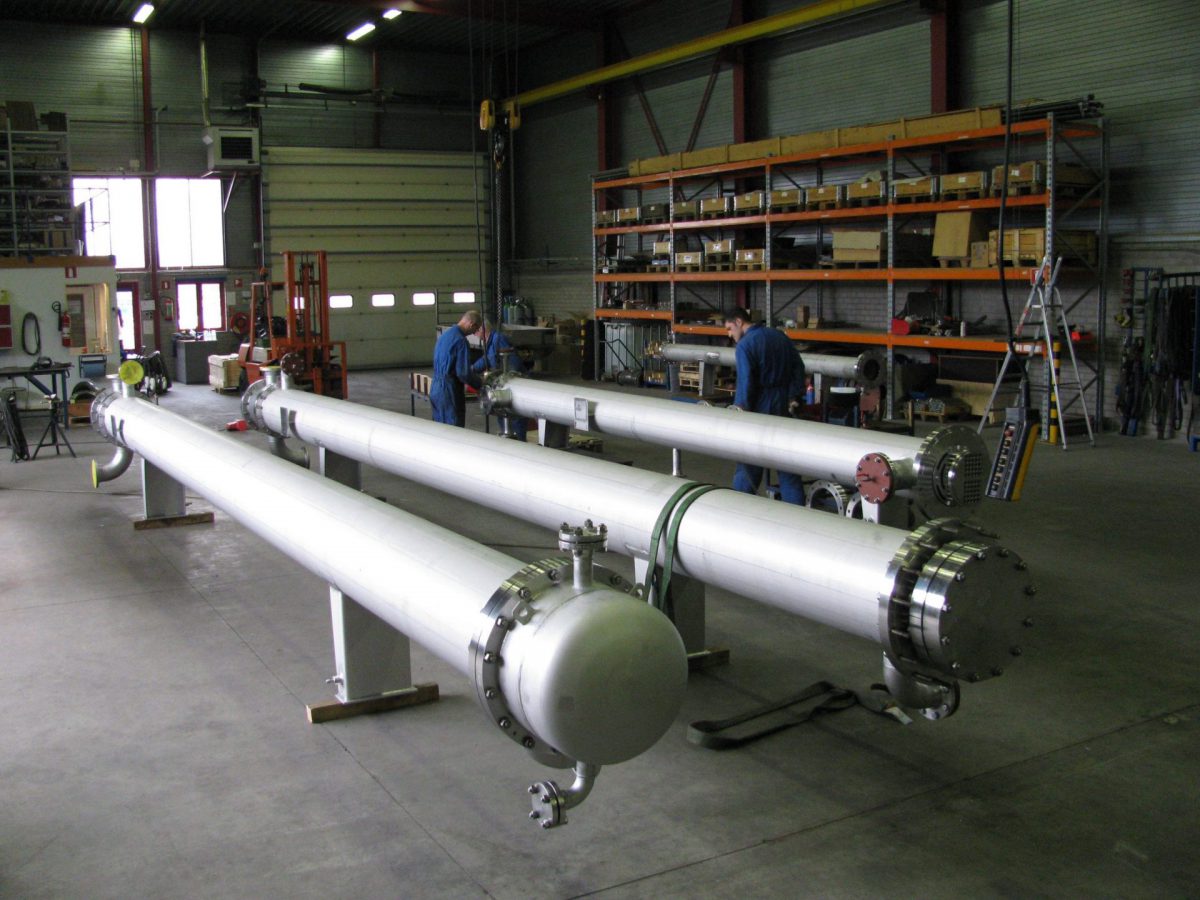

Beide koelers hebben een single-pass shell, removable bundel met floating head en backing-ring constructie en een removable channel met removable cover. TEMA types AES. Tubes en tubesheets in SuperDuplex , rompen en deksels in RVS, ontworpen en gebouwd volgens PED Cat.IV/Mod.G, ASME VIII Div.1 en TEMA R, NACE MR 0175, en SHELL DEP’s.
