Onze directe klant is een system integrator die voor een gebruiker een THIOPAQ unit bouwt om H2S uit hun procesgas te verwijderen. Wij hebben voor deze unit een koeler geleverd om proceslucht te koelen.

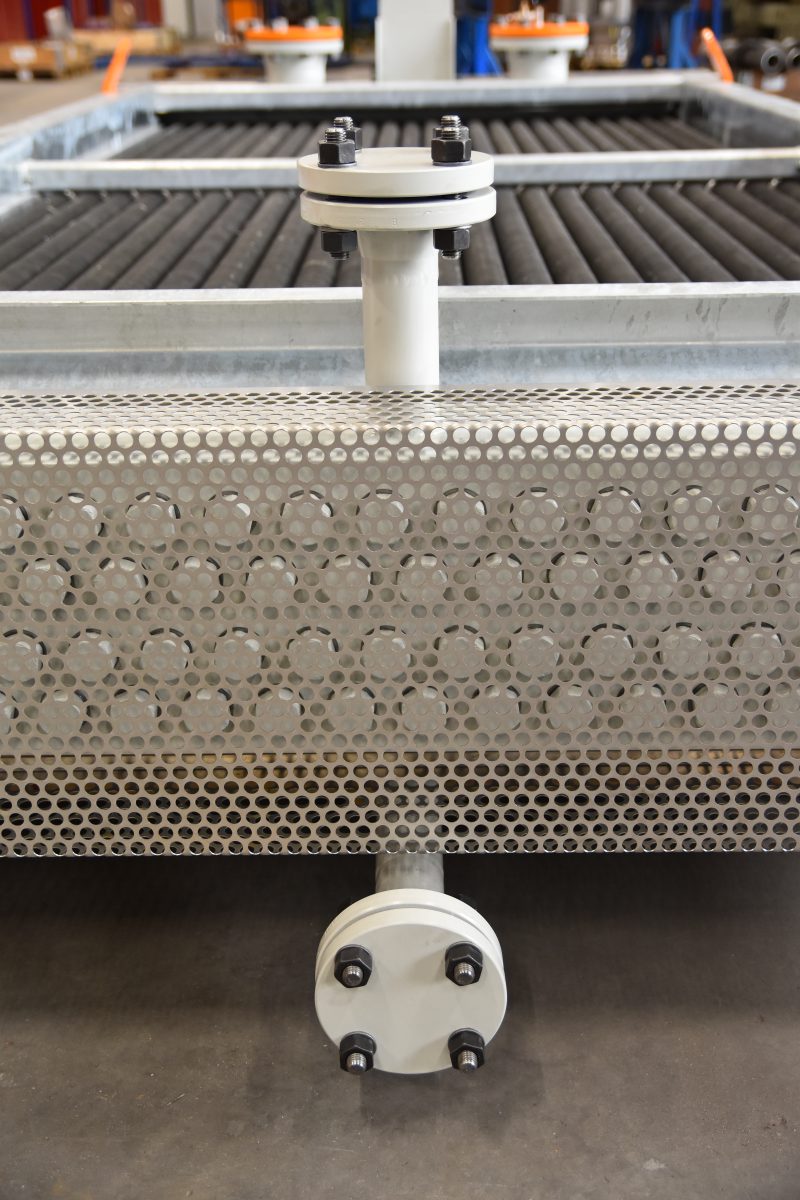

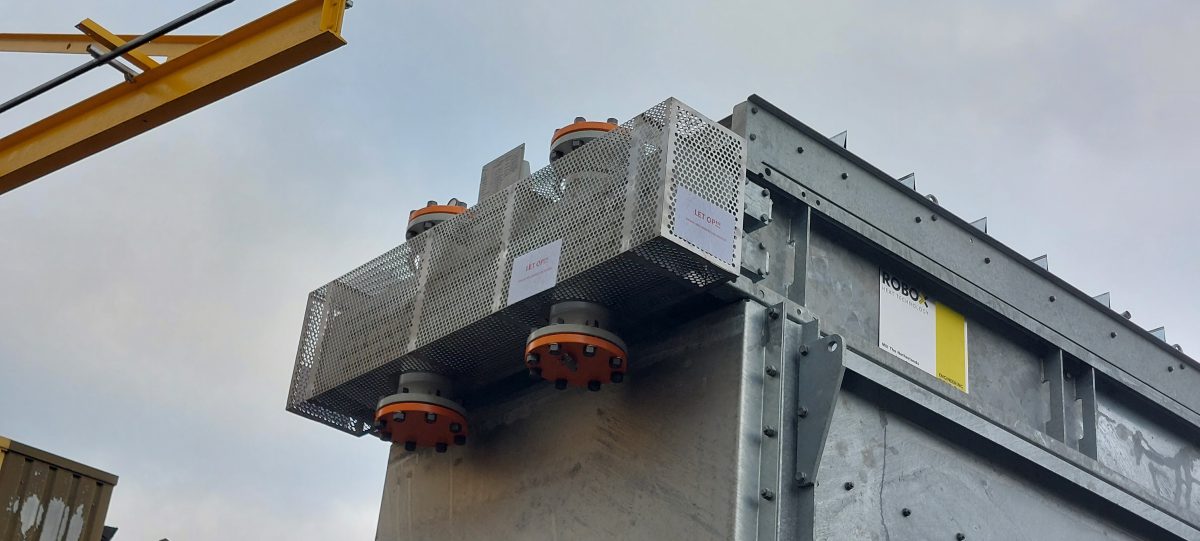

Door de klant was een luchtkoeler geselecteerd. Op basis van de wensen en specificaties bleek een plugtype header de meest optimale keuze.

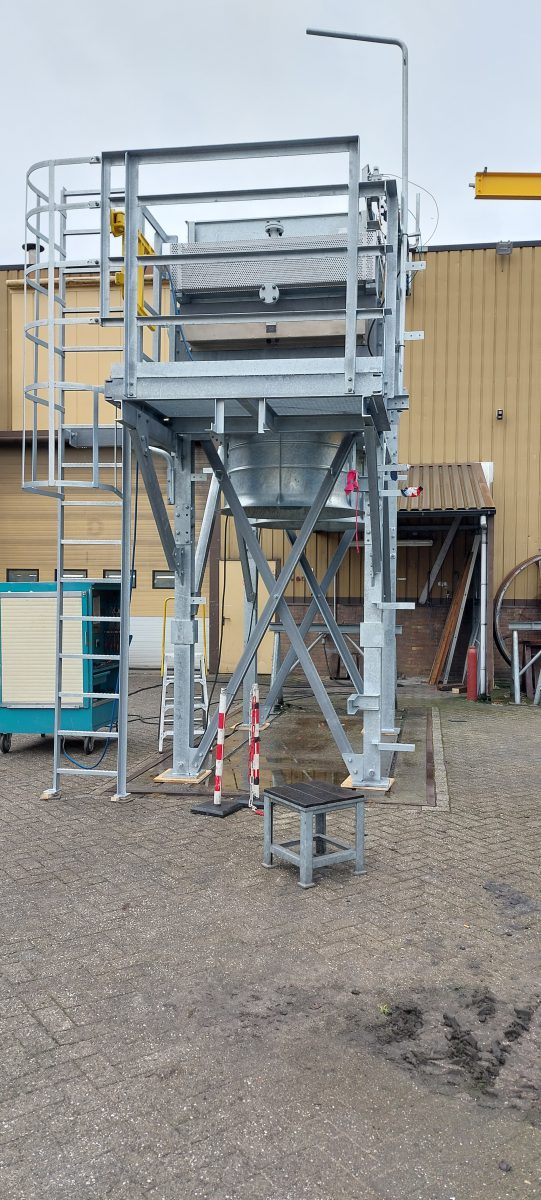

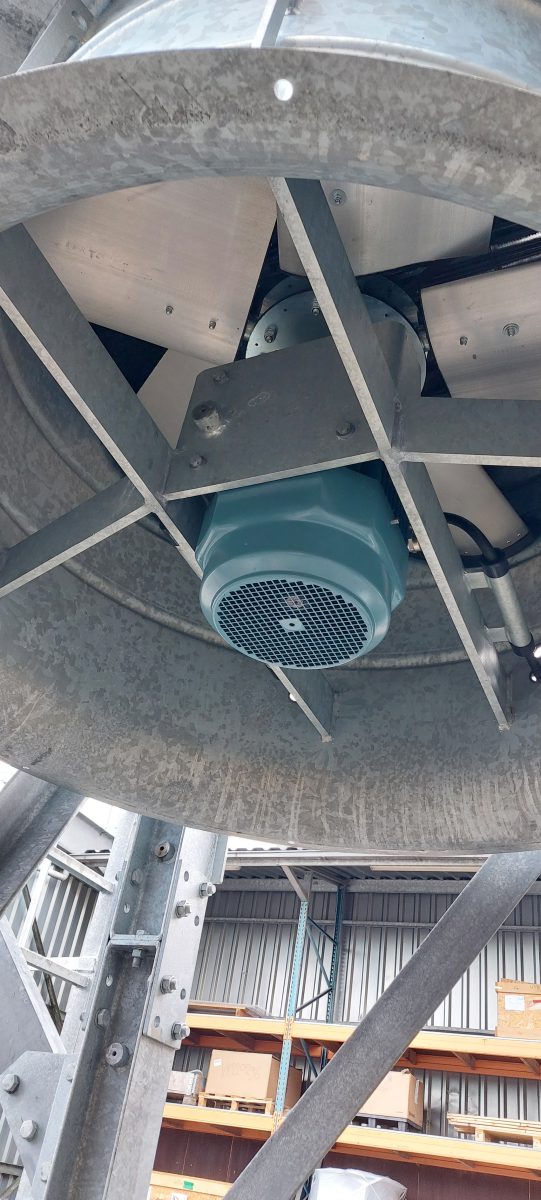

Naast de klantspecificaties zijn er ook verschillende procescases waarbij de luchtkoeler moet opereren. Het gaat hierbij om verschillende flows, inlaattemperaturen en -drukken. Dit is meegenomen in het thermische ontwerp en tevens zijn de ventilatoren frequentiegestuurd om de uitlaattemperatuur van het procesgas te kunnen regelen. Om de bundel en het procesgas te beschermen tegen bevriezing is een elektrische verwarming geplaatst onder de bundel en een louvresectie boven de bundel. Om inspectie en onderhoud te vergemakkelijken is een bordes inbegrepen aan de in- en uitlaat header. En er is rekening gehouden met loads die kunnen optreden tijdens transport per trein.

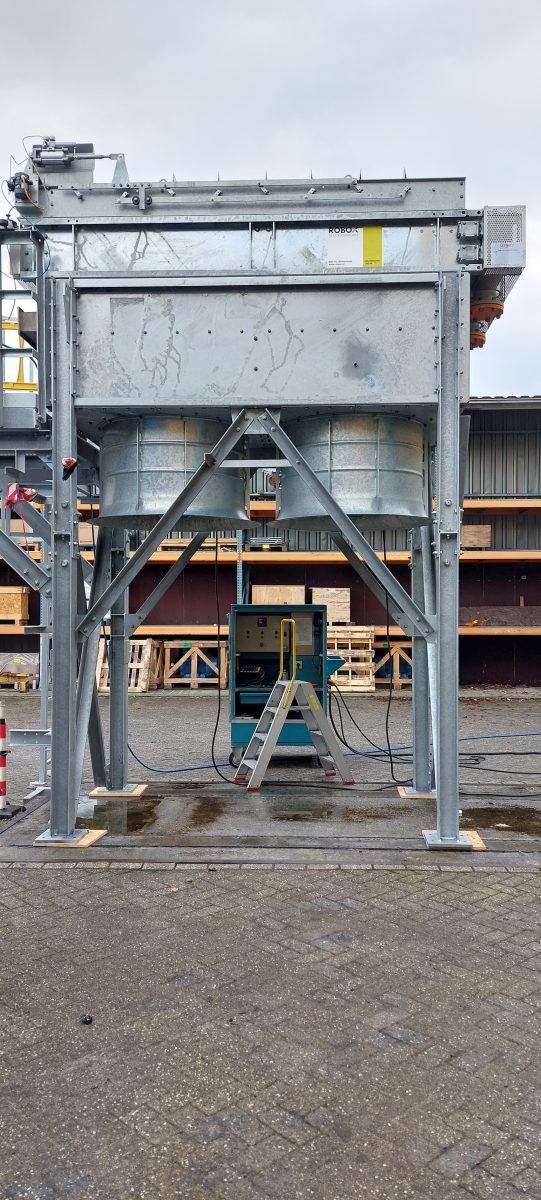

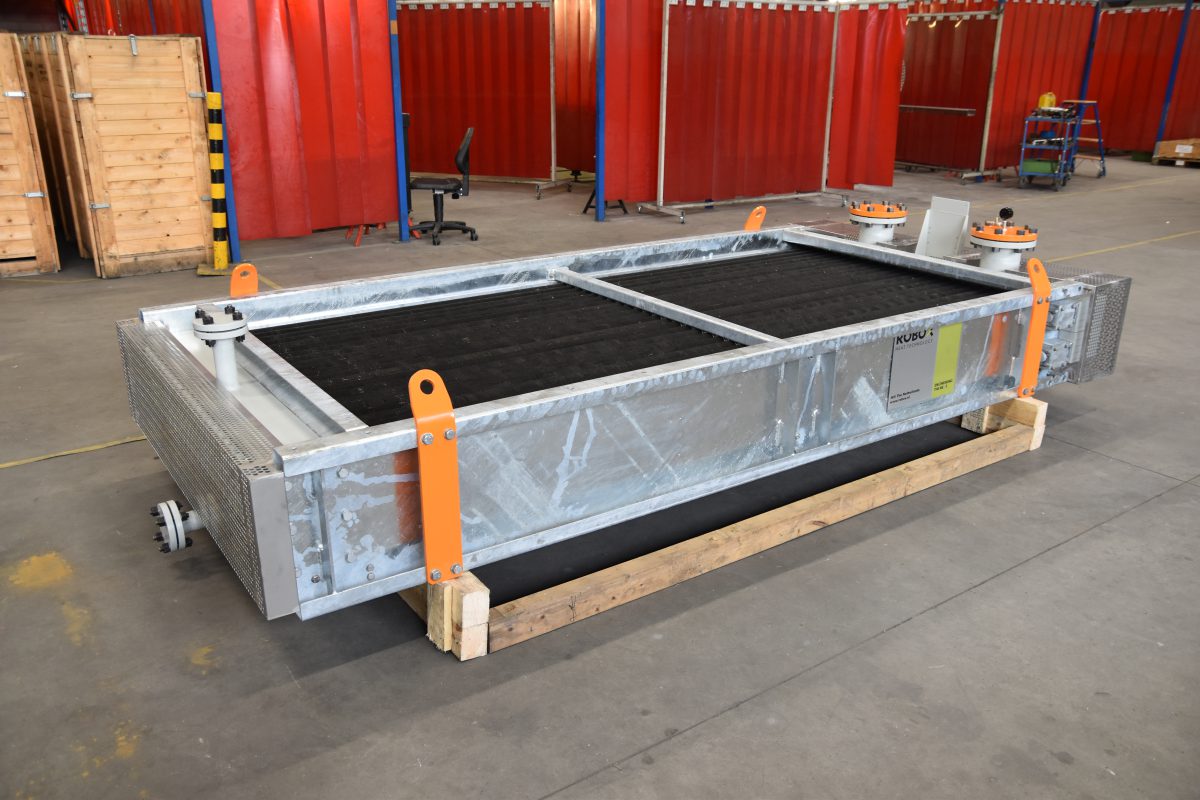

Het betreft een ACHE warmtewisselaar. 4 rijen hoogbevinde tubes, 2 passes. Geheel in CS volgens PED cat.IV/Mod.H1, ASME VIII Div.1 en API 661.
