Classificatie
Gas heater, single pass elemement met een constructie die geen last heeft van thermische spanningen.
Kenmerken
De warmtewisselaar wordt gebruikt in een proces waarin biomassa wordt omgezet in groene brandstoffen. In deze toepassing moet een gasstroom verwarmd worden tot 300 graden. Het gas wordt verwarmd door fluegas uit hetzelfde systeem. Door de hoge temperaturen konden geen bevinde tubes gebruikt worden om meer oppervlak te genereren.

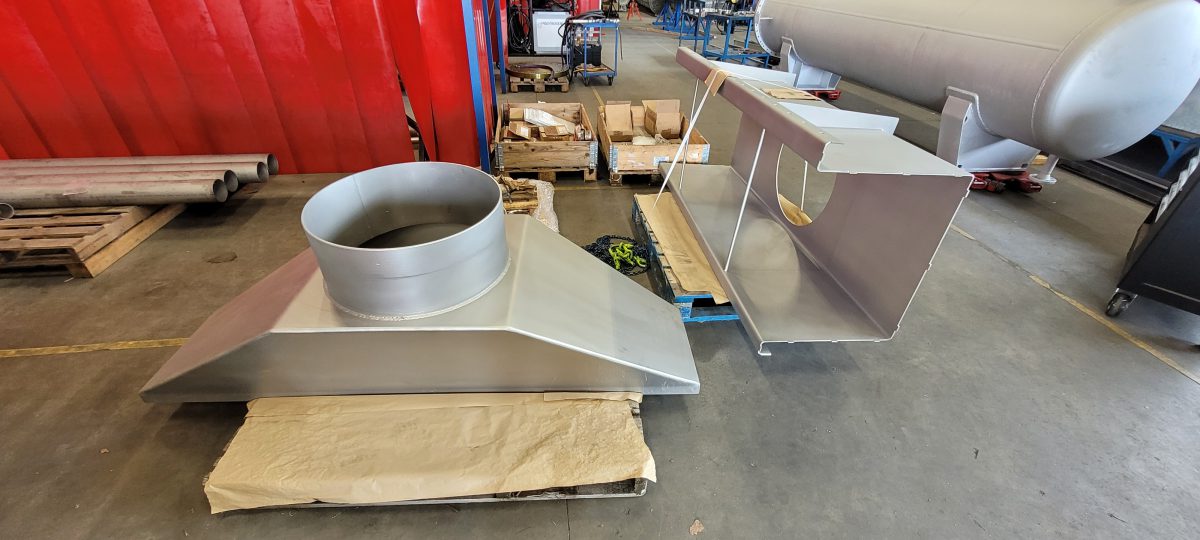

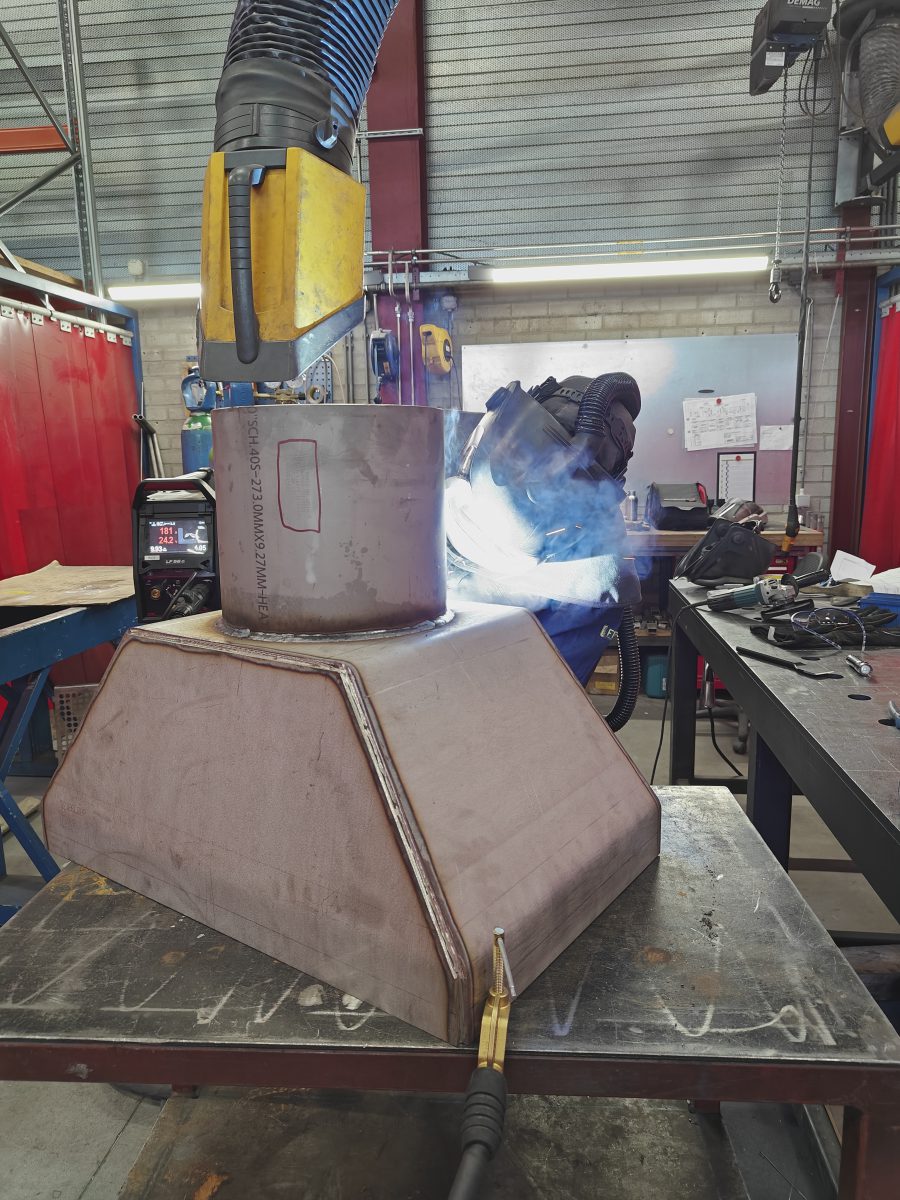

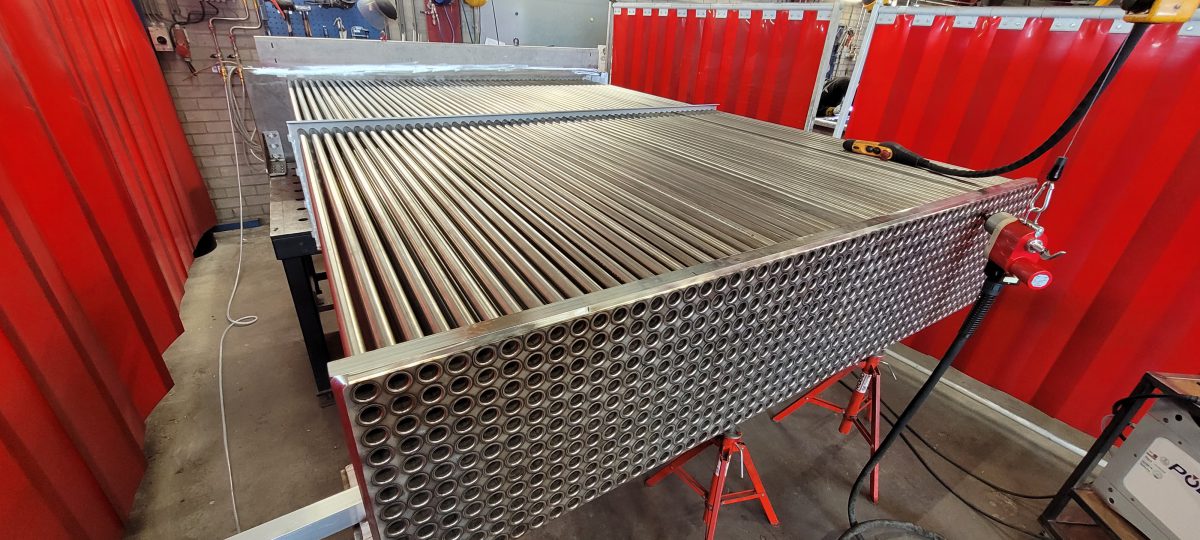

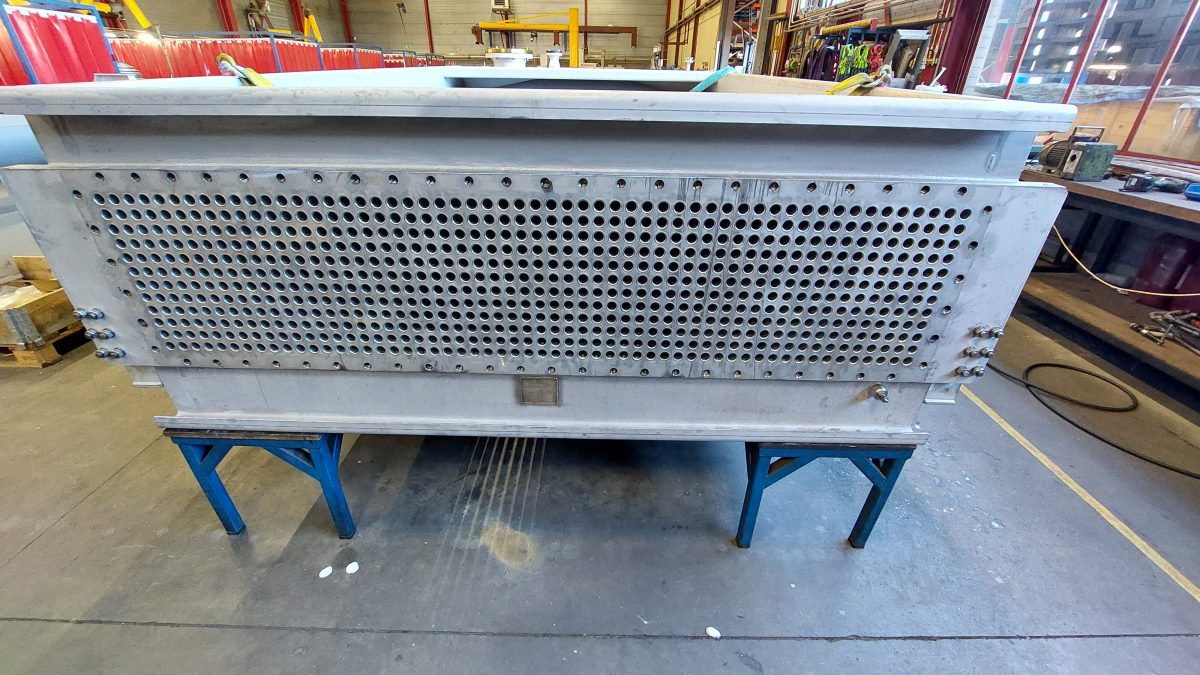

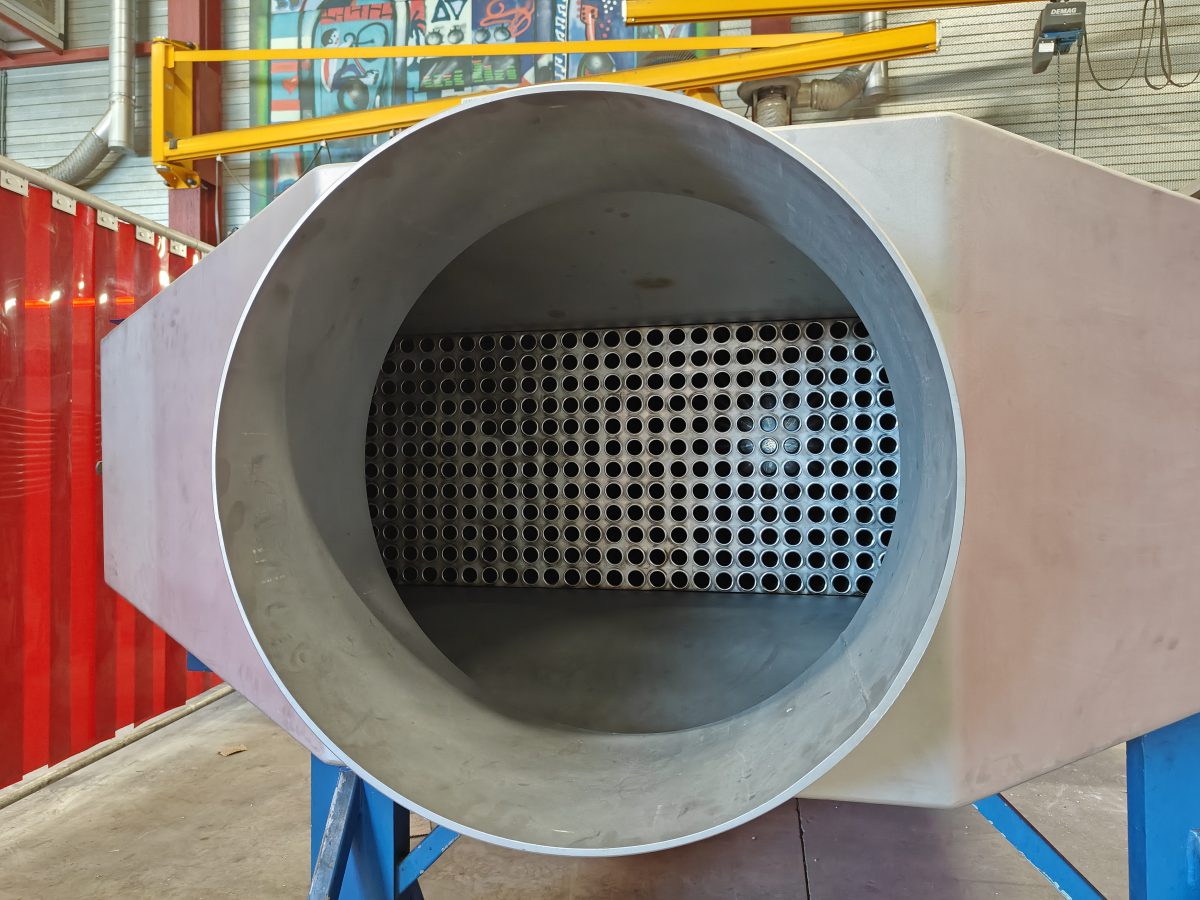

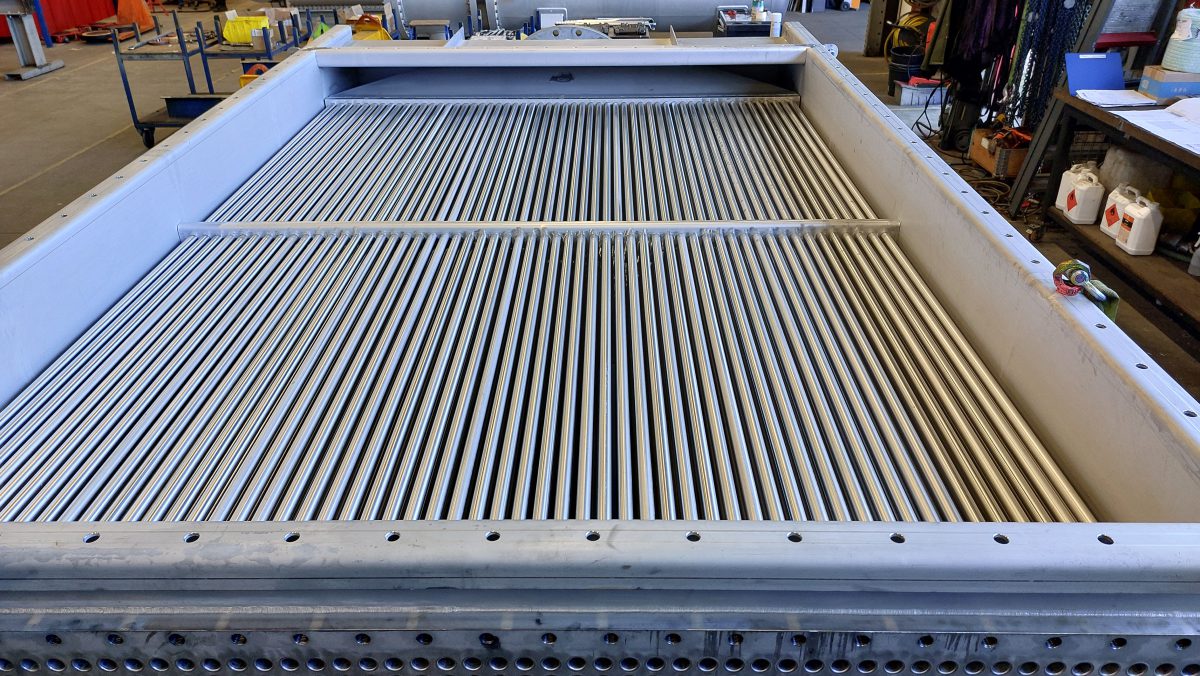

Het verwarmen van het gas gebeurt door een element, bestaande uit gladde tubes, in het gaskanaal te hangen. Door deze tubes stoomt fluegas van >600C.
Voor beide gas stromen gold dat de drukval maar enkele millibars mocht zijn. Tevens waren er restricties in afmetingen waardoor Robox gekozen heeft voor een single pass. Echter, als gevolg van het single pass ontwerp ontstaan er spanningen omdat de kanalen gaan uitzetten. Robox heeft een single pass element ontworpen dat geen last heeft van de uitzettingen.
Het systeem zal op verschillende cases opereren waardoor het ontwerp is geoptimaliseerd voor de ontwerp case waar de meeste warmte uitgewisseld moet worden en de ontwerpcase waarbij de drukval de bottleneck is.

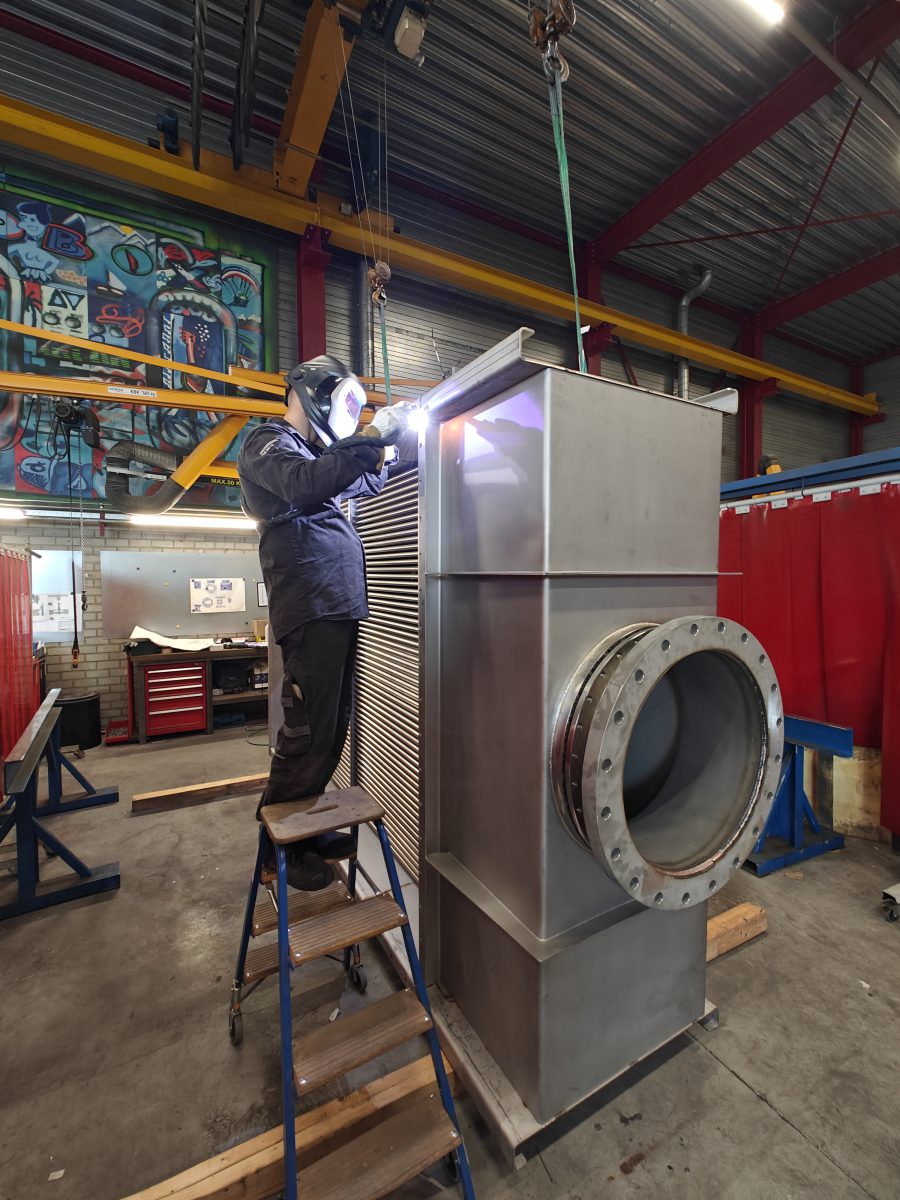

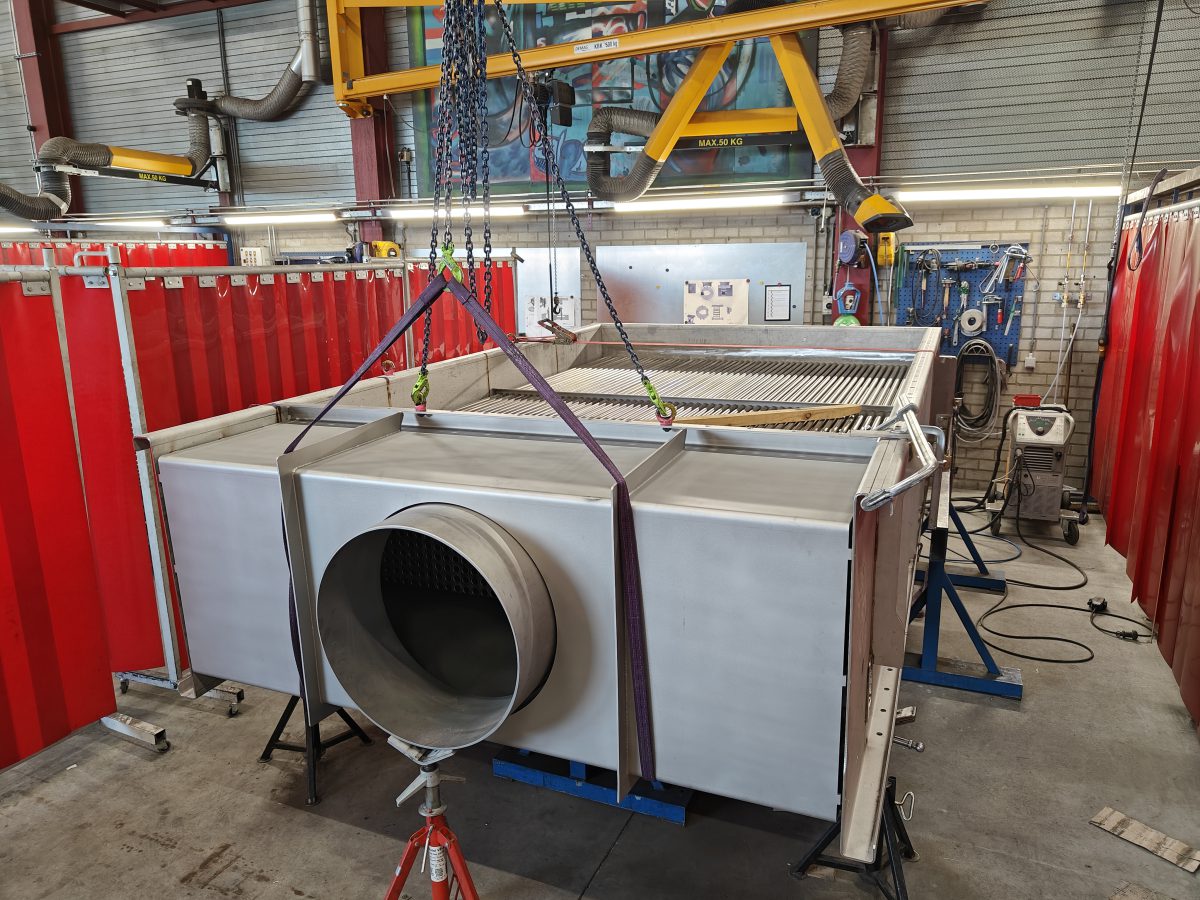

Het betreft een element wat in kanaal wordt gemonteerd waarbij het fluegas in 1 pass het gas in het kanaal moet opwarmen. Het ontwerp is volgens ASME VIII Div. 1
